通信設備安裝工程是現代信息網絡建設的關鍵環節，其施工質量直接影響著通信系統的穩定性、安全性與效率。本文將結合圖解與要點，對核心施工工藝進行梳理，并附有詳細PPT全文，供工程技術人員參考。

一、 施工前準備

1. 現場勘察與環境確認：確認機房或站點的空間、承重、溫濕度、消防、電力供應及接地條件是否符合設備要求。檢查走線架、機柜位置是否合理。
2. 圖紙與方案審核：核對施工圖紙（平面布置圖、走線圖、系統連接圖等）與設備清單，明確安裝順序、工藝標準及安全注意事項。
3. 設備與工具檢查：開箱驗貨，核對設備型號、數量及配件，檢查有無運輸損傷。準備齊全的安裝工具（如力矩扳手、水平尺、壓線鉗、光纖熔接機、測試儀表等）及防護用品。
4. 技術交底與安全培訓：對施工人員進行詳細的技術與安全交底，明確工藝要求、質量標準和應急預案。

二、 設備安裝工藝要點

1. 機柜/機架安裝：

• 定位與固定：根據圖紙確定安裝位置，使用水平尺確保機柜前后、左右水平，垂直偏差應小于3mm。采用膨脹螺栓等方式將機柜底部牢固固定于地面，抗震地區需按規范加裝抗震底座或加固件。

• 并柜處理：多機柜并排時，應調整柜門在同一平面，柜間使用并柜連接件緊固，頂部與走線架可靠連接，確保整體穩固。

1. 設備上架與固定：

• 使用專用搬運工具，平穩將設備裝入機柜指定位置。

• 使用符合設備要求的螺釘，以推薦力矩（通常使用力矩扳手控制）將設備兩側或前后耳片牢固固定在機柜立柱上，確保設備無晃動、無變形。

• 設備間保留足夠散熱空間，風扇通風口不得被遮擋。

1. 電源系統安裝：

• 配電與布線：電源線（直流或交流）線徑需滿足設備功耗要求，布放平直、綁扎整齊，標簽清晰。直流系統嚴格區分正負極性（通常-48V系統：藍色為-48V（負），黑色為工作地GND）。

• 斷路器/空開配置：電源接入端必須配置容量合適的斷路器或空氣開關，并粘貼明確標簽。

• 接地處理：設備機殼、電源地、防雷地等必須按照規范接入機房聯合接地排，接地線徑達標，連接端子接觸良好，確保接地電阻符合要求（通常≤1Ω）。

1. 線纜布放與成端：

• 信號線與光纖：

• 分離布放：電源線、信號線（網線、同軸等）、光纖應分開布放，間距符合規范（如與電源線間隔建議>30mm），避免相互干擾。

• 彎曲半徑：布放時嚴禁踩踏、硬折，需保證最小彎曲半徑（如非鎧裝光纜靜態彎曲半徑≥10倍纜徑，動態≥20倍纜徑）。

• 綁扎固定：在走線架、機柜內使用魔術貼或線扣綁扎，松緊適度，橫平豎直，美觀整齊。

• 成端與標識：

• 網線/電纜：采用標準色譜和序壓制水晶頭或配線架模塊，完成后使用測線儀進行連通性及性能測試。

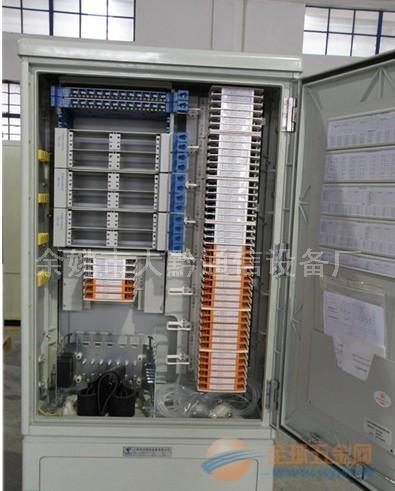

• 光纖：在ODF架或設備光口上進行熔接或快速連接。熔接點損耗需嚴格控制（通常≤0.05dB），并置于保護熔纖盤內。所有跳纖應布放整齊，無纏繞。

• 標簽管理：所有線纜兩端均需粘貼清晰、耐久、統一的標簽，標明本端/對端位置、電路編號等信息，便于后期維護。

三、 系統調試與測試

1. 加電前檢查：再次檢查所有電源連接、接地、螺釘緊固、線纜連接是否正確牢固，清除機柜內雜物。
2. 分級加電：先閉合總開關，再依次閉合各分支空開，最后開啟設備電源開關。觀察設備指示燈狀態，有無異常聲響或煙霧。
3. 軟件加載與配置：通過Console口或網管接口，按照技術規范加載軟件、進行業務配置和數據配置。
4. 性能測試：使用專用測試儀表，對傳輸設備進行誤碼率、光功率測試；對數據設備進行吞吐量、時延、丟包率測試；對無線設備進行駐波比、發射功率等測試，確保各項指標達標。
5. 網管監控：將設備成功接入網管系統，驗證告警、性能、配置等管理功能正常。

四、 工程驗收與文檔歸檔
施工完成后，整理包括竣工圖紙、設備配置清單、測試報告、培訓記錄等在內的全套竣工資料，配合建設單位進行最終驗收。

附：通訊設備安裝工程施工工藝詳解PPT全文
（注：此處為示意，實際應提供PPT文件或下載鏈接）
該PPT文檔進一步擴展了上述內容，包含大量現場實拍圖片、示意圖、標準對比表格及常見問題案例分析，系統性地展示了從規劃、施工到驗收的全流程工藝細節與質量控制點，是現場工程師不可或缺的實用參考資料。

****：通信設備安裝是一項要求嚴謹、注重細節的系統工程。嚴格遵循標準化施工工藝，做好全過程的質量控制與安全防范，是構建高效、可靠通信網絡的基礎保障。
